Serie SJR
SMARTECH
450cmx230cmx180cm
500W/1000w/2000w/3000w/4000w
como tu preferencia
Máquina cortadora de placas y tubos por láser de fibra para corte de metales
Descripción del Producto
Esta máquina adopta láser de fibra de alta calidad y alta precisión. carril cuadrado
Conducir por Engranaje helicoidal. Controlado por un avanzado sistema numérico automático. Este alto
La máquina de tecnología es una combinación de corte por láser y máquina CNC automática.
Esta combinación perfecta garantiza su alta velocidad, precisión, eficiencia y bajo costo.
Por lo tanto, es una máquina cortadora preferida para el procesamiento por lotes de material metálico.

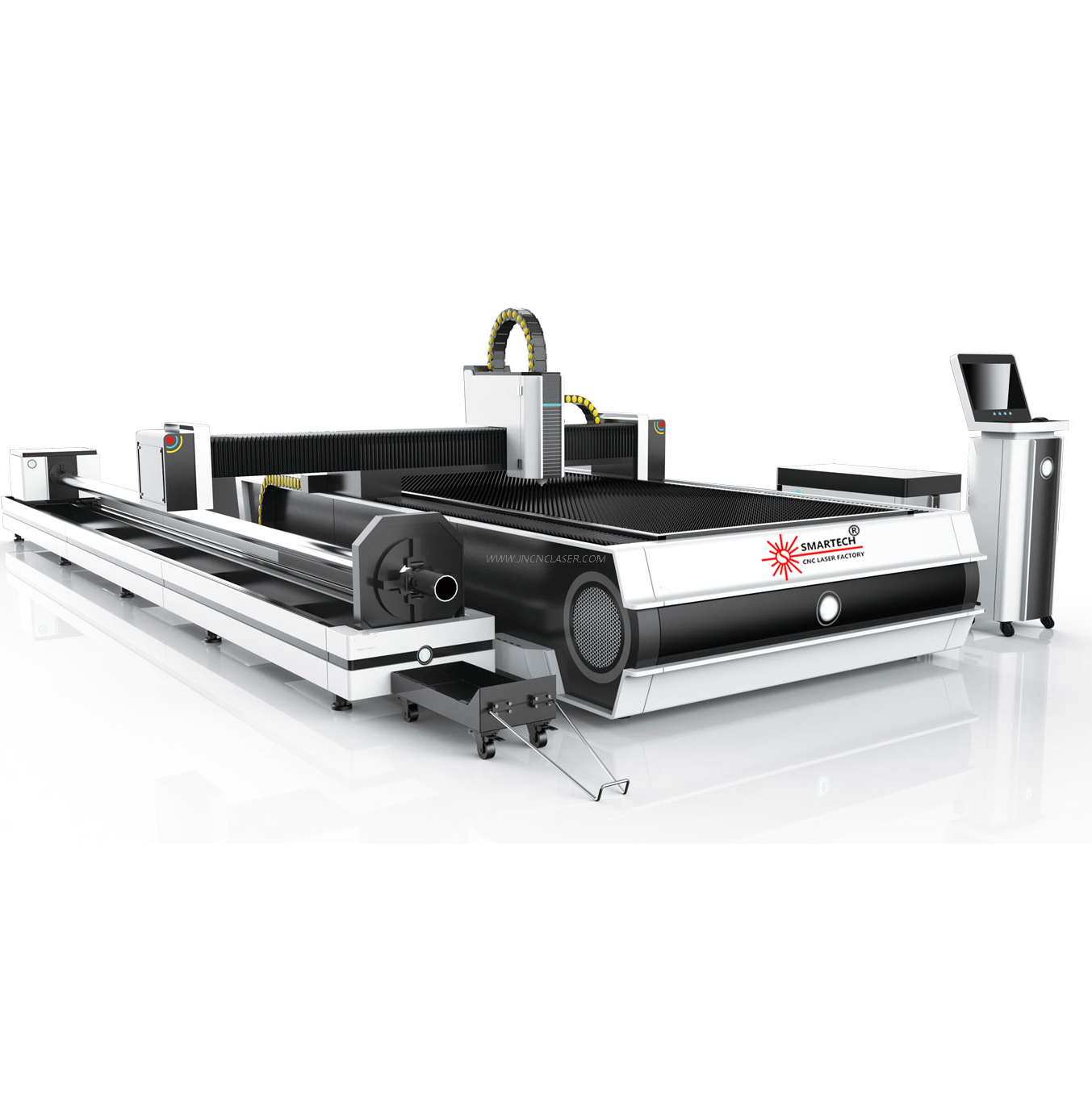

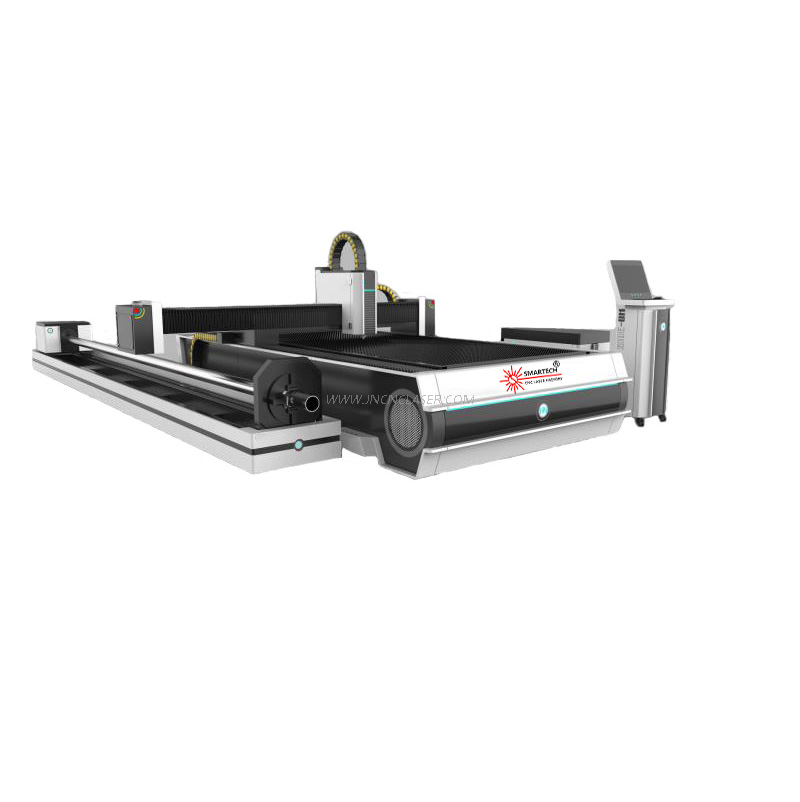

1.Imagen de tcortadora de tubos y placas
2.Parámetros técnicos
Modelo | SERIE INTELIGENTE | ||||
Tipo de láser | Láser de fibra | ||||
Longitud de onda láser | 1060 nm | ||||
Potencia máxima del láser | 500W | 1000W | 2000W | 3000W | 4000W |
Máx.Espesor de corte | ≤8mm | ≤12mm | ≤16mm | ≤18mm | ≤20mm |
Consumo total de energía | <14kW | <18kW | <22kW | <26kW | <30kW |
Velocidad máxima de corte | 0-30m/min(Dependiendo del material y espesor) | ||||
Precisión de orientación de los ejes X, Y, Z | ≤±0,05 mm/m | ||||
Precisión de repetición de los ejes X, Y, Z | ≤±0,03 mm/m | ||||
Ancho de línea mínimo | ≤0,15 mm | ||||
Velocidad máxima de funcionamiento en vacío | 120 m/min | ||||
Manera de conducir | Servomotor importado | ||||
Forma de transmisión | Controlador doble de cremallera de engranajes importados del eje Y, tornillo de bolas importado del eje X | ||||
Sistema de refrigeración | Refrigeración por agua | ||||
tiempo de trabajo continuo | 24 horas | ||||
Requerimientos de energía | 380V/3 Fases /50Hz o 60Hz | ||||
Tamaño de embalaje (largo*ancho*alto) | 4500x2300x1800mm | ||||
3.Características
1.Tres 'H' y uno 'L': alta velocidad, alta precisión, alta resistencia y bajo costo.
2.Fácil de operar. Y la transmisión de fibra ahorra la compleja ruta del láser.
3.Equipado con un sistema de descarga automática, que ahorra tiempo de procesamiento y costo de
placa. La tasa de utilización de la placa puede alcanzar el 95%.
4. Mesa de trabajo abierta, funcionamiento sencillo y ocupación de espacio reducido.
5. El riel guía de aluminio fundido de alto rendimiento, después del análisis de elementos finitos, se realiza altamente
Corte circular a velocidad acelerada.
6.Chasis pesado de alta rigidez, que reduce en gran medida la vibración generada durante el corte a alta velocidad.
Detalles de producto
La máquina de corte por láser se usa ampliamente para cortar y dar forma a placas de metal, tuberías (pueden ser corte de tuberías más dispositivo de corte de tuberías), acero inoxidable, acero al carbono, láminas galvanizadas, placas electrolíticas, placas de latón, placas de aluminio, acero al manganeso, todo tipo de placas de aleaciones, metales raros, etc.
Máquina cortadora de placas y tubos por láser de fibra para corte de metales
Descripción del Producto
Esta máquina adopta láser de fibra de alta calidad y alta precisión. carril cuadrado
Conducir por Engranaje helicoidal. Controlado por un avanzado sistema numérico automático. Este alto
La máquina de tecnología es una combinación de corte por láser y máquina CNC automática.
Esta combinación perfecta garantiza su alta velocidad, precisión, eficiencia y bajo costo.
Por lo tanto, es una máquina cortadora preferida para el procesamiento por lotes de material metálico.

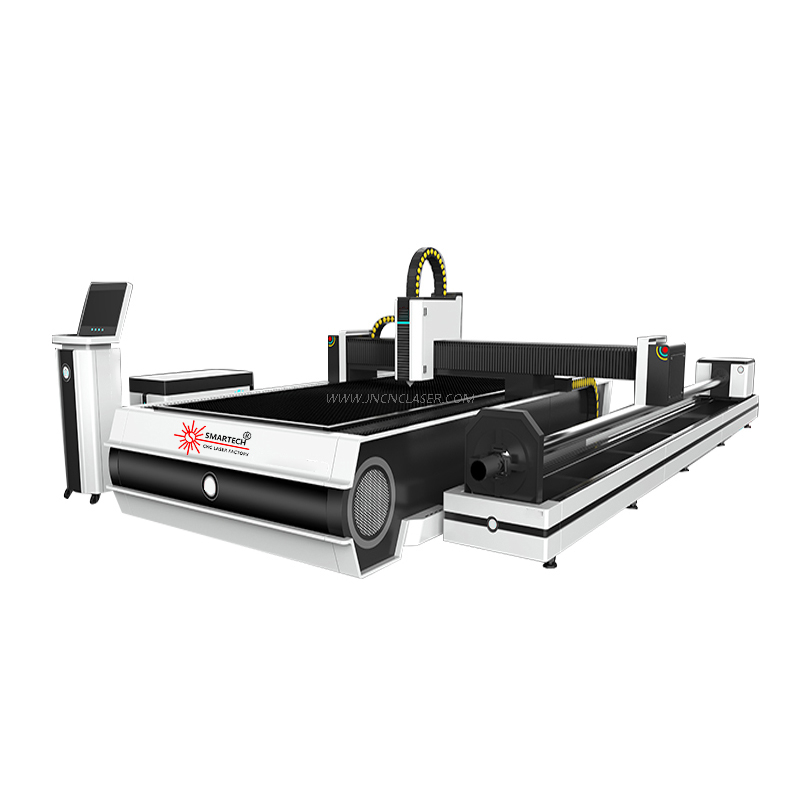

1.Imagen de tcortadora de tubos y placas
2.Parámetros técnicos
Modelo | SERIE INTELIGENTE | ||||
Tipo de láser | Láser de fibra | ||||
Longitud de onda láser | 1060 nm | ||||
Potencia máxima del láser | 500W | 1000W | 2000W | 3000W | 4000W |
Máx.Espesor de corte | ≤8mm | ≤12mm | ≤16mm | ≤18mm | ≤20mm |
Consumo total de energía | <14kW | <18kW | <22kW | <26kW | <30kW |
Velocidad máxima de corte | 0-30m/min(Dependiendo del material y espesor) | ||||
Precisión de orientación de los ejes X, Y, Z | ≤±0,05 mm/m | ||||
Precisión de repetición de los ejes X, Y, Z | ≤±0,03 mm/m | ||||
Ancho de línea mínimo | ≤0,15 mm | ||||
Velocidad máxima de funcionamiento en vacío | 120 m/min | ||||
Manera de conducir | Servomotor importado | ||||
Forma de transmisión | Controlador doble de cremallera de engranajes importados del eje Y, tornillo de bolas importado del eje X | ||||
Sistema de refrigeración | Refrigeración por agua | ||||
tiempo de trabajo continuo | 24 horas | ||||
Requerimientos de energía | 380V/3 Fases /50Hz o 60Hz | ||||
Tamaño de embalaje (largo*ancho*alto) | 4500x2300x1800mm | ||||
3.Características
1.Tres 'H' y uno 'L': alta velocidad, alta precisión, alta resistencia y bajo costo.
2.Fácil de operar. Y la transmisión de fibra ahorra la compleja ruta del láser.
3.Equipado con un sistema de descarga automática, que ahorra tiempo de procesamiento y costo de
placa. La tasa de utilización de la placa puede alcanzar el 95%.
4. Mesa de trabajo abierta, funcionamiento sencillo y ocupación de espacio reducido.
5. El riel guía de aluminio fundido de alto rendimiento, después del análisis de elementos finitos, se realiza altamente
Corte circular a velocidad acelerada.
6.Chasis pesado de alta rigidez, que reduce en gran medida la vibración generada durante el corte a alta velocidad.
Detalles de producto
La máquina de corte por láser se usa ampliamente para cortar y dar forma a placas de metal, tuberías (pueden ser corte de tuberías más dispositivo de corte de tuberías), acero inoxidable, acero al carbono, láminas galvanizadas, placas electrolíticas, placas de latón, placas de aluminio, acero al manganeso, todo tipo de placas de aleaciones, metales raros, etc.
