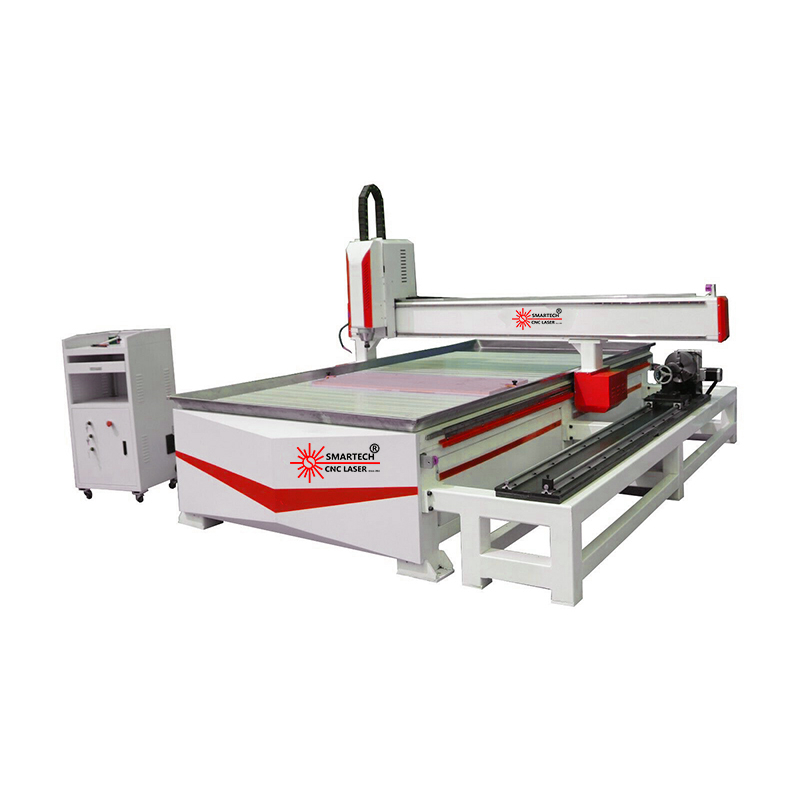

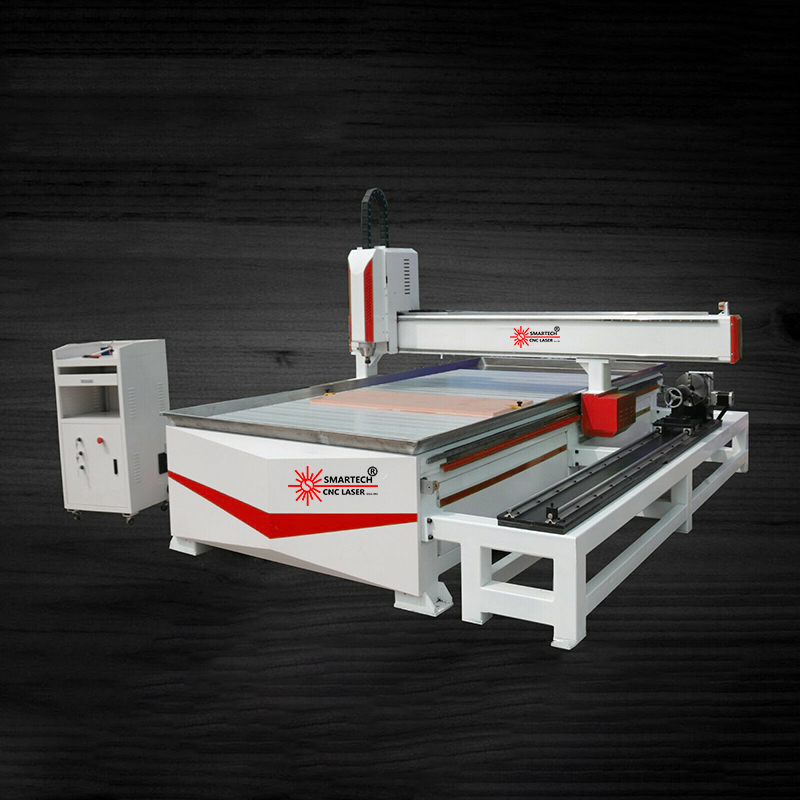

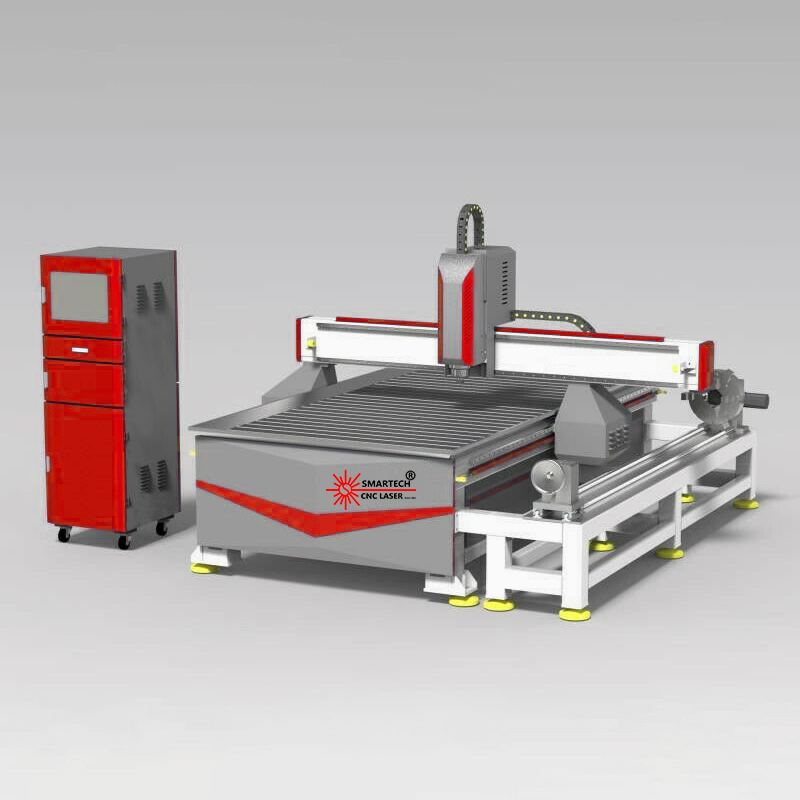

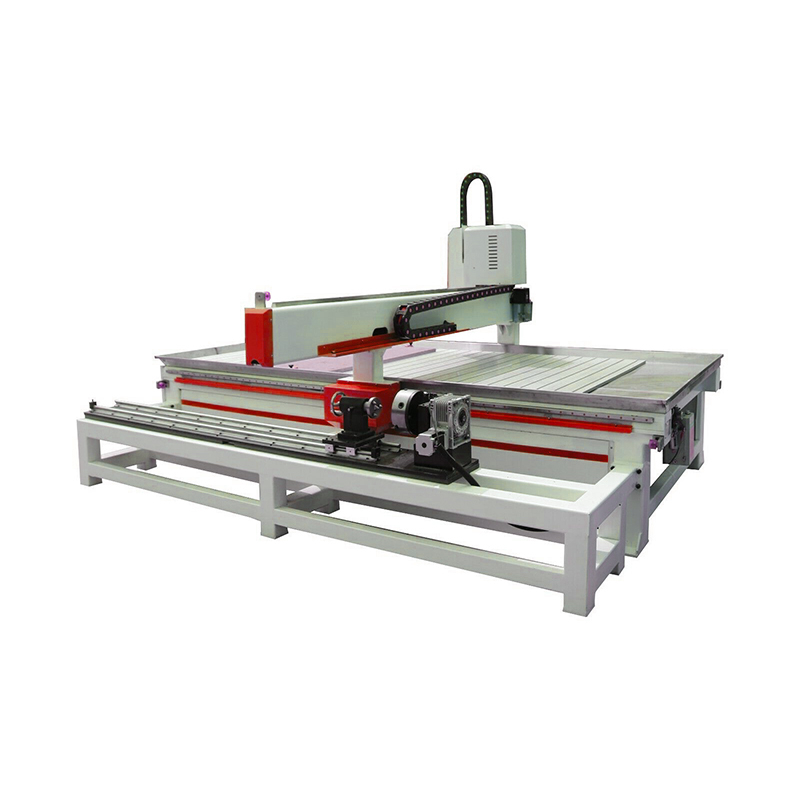

Enrutador CNC de 4 ejes con dispositivo giratorio/4to eje

>> Área de trabajo: 600*900 mm 1300*2500 mm 1500*3000 mm 2000*3000 mm 2000*4000 mm 2000*6000 mm Se puede elegir el área de trabajo.Se pueden personalizar otros modelos según sus necesidades.>> Potencia del husillo: 1,5 kw/2,2 kw/3,0 kw/5,5 kw/7,5 kw/9,0 kw;  Refrigeración por agua/refrigeración por aire >> Forma de mesa: mesa con ranura en T/mesa de vacío >> Rotativa (opcional): en la mesa/al lado

Materiales de aplicación El enrutador CNC Crystal Coast tiene funciones sólidas, operación fácil, rendimiento confiable, funciones ricas y amplia aplicación;se puede utilizar para procesar y fabricar cualquier producto de madera, productos de señalización, placas de identificación, marcas de cofres, sellos, moldes de láminas metálicas, modelos de construcción, paneles de instrumentos y moldes industriales o materiales no metálicos, por ejemplo, hierro, cobre, aluminio, plástico. placas, placa de madera, etc.

>> Partes principales del enrutador CNC1. La bancada es la columna vertebral de una máquina enrutadora CNC, nuestra bancada de máquina se adapta a tubos cuadrados de acero de pared soldados entre sí, sólidos y no deformados.Después del tratamiento de templado a alta temperatura para garantizar la mejor resistencia y rigidez, estructura dispuesta lateralmente, columna pesada y pórtico de 150*250 mm.En comparación con las máquinas normales, tiene una mejor estabilidad.

2. El cabezal de la máquina de Crystal Coast  La serie está fabricada con piezas de aluminio T6061/6030 mediante un centro de mecanizado CNC profesional.Después de la superficie de oxidación y el tratamiento de recocido a baja temperatura, el cabezal de la máquina es más liviano y duradero.

4. La serie Crystal Coast utiliza rieles lineales cuadrados GC HIWIN de 20 mm y agrega un control deslizante de brida.El eje Y adopta un riel guía de cuatro columnas de doble fila, con fuerte fuerza de rodamiento, velocidad rápida, funcionamiento suave, alta precisión y una larga vida útil.El bastidor de K1 adopta un bastidor de dientes helicoidales de 1,25 de alta precisión, que es complementario con el motor profesional y el dispositivo de desaceleración profesional, que funciona sin problemas, a alta velocidad, alta precisión y bajo ruido.

5. La serie Crystal Coast utiliza un motor paso a paso, el par de torsión de la máquina es grande, la velocidad de procesamiento es rápida y la velocidad más alta puede alcanzar 40 m/min.Con la transmisión reductora, la máquina es más estable, de alta eficiencia, alta precisión y bajo nivel de ruido.El diseño patentado del reductor de engranajes 1:4 instalado en el motor impulsor hace que el motor sea más potente y tenga una vida útil más larga.Los motores paso a paso están instalados en todos los ejes para garantizar un posicionamiento preciso del pórtico y del husillo de acuerdo con un programa predeterminado a alta velocidad.Los motores paso a paso tienen un alto grado de confiabilidad probado.La máquina tiene instaladas 4 piezas de motores y un reductor paso a paso tipo patente*3

Ventajas 1. Adopta una plataforma de soldadura de máquina de acero de 8 mm; después de cien experimentos de vibración especiales, nos aseguramos de que el torno no se deforme durante sus horas de trabajo prolongadas.Con técnicas de soldadura mejoradas, brindamos a nuestras máquinas una buena estabilidad, una vida útil más larga y un índice de precisión sorprendente.Está soldado mediante un tubo cuadrado engrosado de alta resistencia, una estructura colgante lateral, una columna de alta resistencia y un pórtico de 150 * 250 mm.Las piezas del cabezal de transmisión del eje Z adoptan piezas de cabezal de 250 mm de ancho.2. Husillo de refrigeración por agua de 3,7 KW/husillo de refrigeración por aire de 3,5 kW con buen efecto de refrigeración.Casi ningún ruido, larga vida.3. Los rieles cuadrados Taiwan Hiwin tienen mayor precisión, menos desgaste pueden mantener una alta precisión.se aplica al movimiento a alta velocidad y reduce en gran medida la potencia motriz que requiere la máquina.Es más, puede soportar la carga de izquierda y derecha/arriba y abajo al mismo tiempo.4. El motor paso a paso y el controlador Leadshine no perderán un paso cuando funcionen y garantizan la precisión posicional del motor.5. El sistema de control de manija DSP HD100 no necesita conectarse a una PC.Funciona y aprende fácilmente, especialmente para los estudiantes de primer año.6. El dispositivo giratorio de 4 ejes es conveniente para trabajar con materiales redondos.7. Software: compatible con Type3/Artcam/Castmate / Ucancam una variedad de software de diseño CAD/CAM.8. Diseño de chapa de protección de doble capa del eje Y y diseño de optimización de chapa a prueba de polvo del bastidor, mejor protección y extensión de la vida útil del sistema de transmisión.9. Se actualiza el proceso de ensamblaje de toda la máquina y se calibra el comparador.

El cuerpo de la cama está hecho de tubos de acero de pared gruesa soldados entre sí, y todo el tubo cuadrado está engrosado, lo que es firme y no se deforma.Después del tratamiento de templado a alta temperatura, se garantiza la mejor resistencia y rigidez del cuerpo de la máquina.

El cuerpo de la cama está hecho de tubería industrial soldada para garantizar la estabilidad de la estructura del equipo.

La transmisión reductora hace que la máquina procese piezas de trabajo de manera más estable, eficiente, de alta precisión y con poco ruido.

La transmisión de ruedas de nailon, combinada con una cremallera del motor, hace que la máquina sea más estable durante el funcionamiento.
